Ultrakompaktní mosazný magnetický odkalovač ASTRO MINI PLUS - G3/4" s uzavíracím ventilem

Ultrakompaktní magnetický filtr pro ochranu kondenzačních kotlů a topných systémů před kalem, rzí a železitými částicemi. Poniklované mosazné tělo, výkonný neodymový magnet a integrovaný uzavírací ventil usnadňují instalaci i následnou údržbu.

Ecoterm ASTRO MINI PLUS je magnetický odkalovač určený k ochraně domácích topných systémů, zejména kondenzačních kotlů, před mechanickými nečistotami a částicemi vznikajícími korozí. Kombinuje mechanickou filtraci s účinkem silného neodymového magnetu, který zachytává železité a další feromagnetické částice obsažené v topné kapalině.

Během provozu topného systému se mohou v topné vodě hromadit rez, kal a drobné kovové částice. Ty mohou zanášet výměník tepla, oběhové čerpadlo a regulační armatury, omezovat průtok a zhoršovat přenos tepla. ASTRO MINI PLUS pomáhá tyto nečistoty zachytávat a umožňuje jejich odstranění při údržbě.

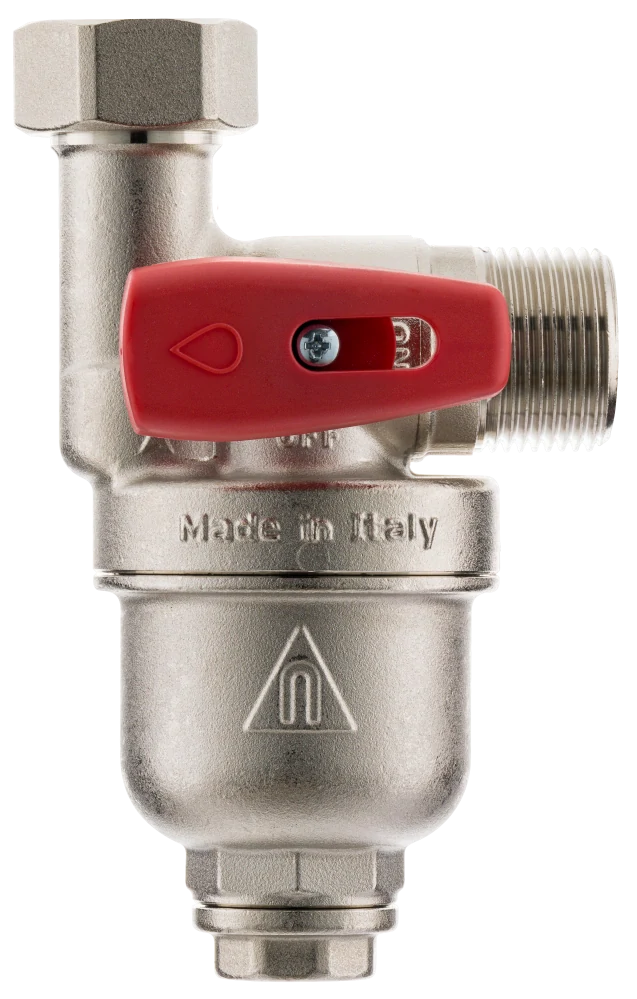

Hlavní výhodou modelu PLUS je integrovaný uzavírací ventil s červenou ovládací páčkou. Ten usnadňuje uzavření průtoku při servisním zásahu a zjednodušuje údržbu bez nutnosti demontovat celý odkalovač z kotle. Díky výšce pouhých 105 mm a kolenovému připojení 90° se filtr hodí také pro instalaci v omezeném prostoru pod kotlem.

Hlavní výhody filtru ASTRO MINI PLUS

• Ultrakompaktní provedení – výška pouhých 105 mm umožňuje instalaci i v omezeném prostoru.
• Integrovaný uzavírací ventil – usnadňuje uzavření průtoku při údržbě a servisních zásazích.
• Poniklované mosazné tělo – kombinuje pevnost mosazi s ochrannou vrstvou proti korozi a opotřebení.
• Výkonný neodymový magnet – magnetická síla 12 500 gaussů pomáhá zachytávat železité částice a další feromagnetické nečistoty.
• Mechanická filtrace 500 µm – nerezová síťka zachycuje hrubší pevné částice a kal.
• Otočné připojení na hlavě – usnadňuje přizpůsobení orientace připojení podmínkám instalace.
• Kolenové připojení 90° – umožňuje kompaktní napojení potrubí pod kotlem.
• Odnímatelný vnější magnet – umožňuje pohodlnější čištění zachycených železitých částic.
• Jednoduché vypouštění nečistot – usazeniny lze odvádět přes vypouštěcí ventil.
• Vysoký průtok při nízké tlakové ztrátě – podporuje účinnou cirkulaci topné kapaliny.
• Vhodný pro kombinaci s dávkovačem SIRIO – umožňuje doplnit ochranu topného okruhu o omezení tvorby vodního kamene v okruhu užitkové vody.

Jak funguje magnetický odkalovač ASTRO MINI PLUS?

Filtr využívá kombinaci mechanické a magnetické separace nečistot. Uvnitř zařízení se nachází nerezová filtrační síťka AISI 304 s jemností 500 µm, která zachytává větší pevné částice a hrubší nečistoty cirkulující v topné kapalině.

Další ochranu zajišťuje neodymový magnet s magnetickou silou 12 500 gaussů. Ten přitahuje a zachytává feromagnetické částice, například železité nečistoty vznikající korozí kovových součástí topného systému. Právě tyto částice mohou přispívat k tvorbě kalu a zanášení čerpadel, výměníků tepla nebo regulačních armatur.

Kombinace obou principů pomáhá snižovat množství nečistot, které se dostávají k citlivým komponentům topné soustavy. Filtrační síťka o jemnosti 500 µm je určena především pro hrubší nečistoty, zatímco magnet zajišťuje separaci feromagnetických částic.

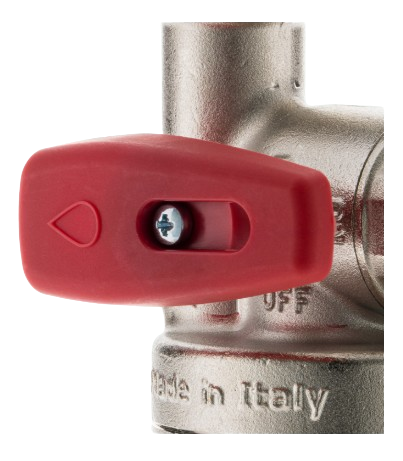

Integrovaný uzavírací ventil pro snadnější údržbu

Významnou předností modelu ASTRO MINI PLUS je integrovaný uzavírací ventil s dobře viditelnou červenou ovládací páčkou. Ventil umožňuje uzavřít průtok kapaliny při servisním zásahu, což usnadňuje údržbu a omezuje potřebu demontáže celého zařízení z potrubí.

Toto řešení ocení zejména instalatéři a servisní technici při pravidelné kontrole filtru, odstraňování zachycených nečistot nebo čištění magnetu. Uzavírací ventil je součástí konstrukce varianty PLUS, na rozdíl od základního modelu ASTRO MINI, který tuto funkci nemá integrovanou.

Před otevřením zařízení je vždy nutné postupovat podle pokynů výrobce a zajistit bezpečné odstavení příslušné části topného systému.

Poniklované mosazné tělo pro dlouhou životnost

Tělo odkalovače je vyrobeno z poniklované mosazi. Tento materiál nabízí dobrou mechanickou pevnost a odolnost, zatímco niklovaná povrchová úprava pomáhá chránit povrch před korozí a opotřebením.

Kompaktní kovové provedení je vhodné pro instalace, kde je důležitá odolnost a spolehlivost při dlouhodobém provozu. Díky malým rozměrům lze filtr umístit pod kotel i tam, kde je prostor pro další armatury omezený.

Kolenové připojení a otočná spojka

ASTRO MINI PLUS je vybaven kolenovým připojením 90° a otočnou spojkou na hlavě. Tato konstrukce usnadňuje přizpůsobení filtru vedení potrubí a poskytuje větší flexibilitu při montáži.

Výška pouhých 105 mm umožňuje využít prostor pod kotlem efektivněji než u větších odkalovačů. Při návrhu instalace je třeba zohlednit také prostor potřebný pro ovládání uzavíracího ventilu a přístup k magnetu a vypouštěcímu prvku.

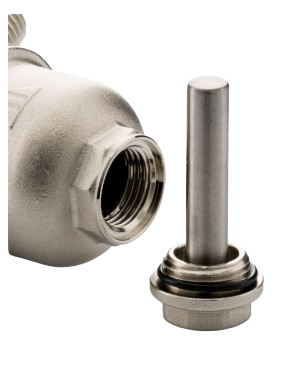

Odnímatelný magnet a čištění filtru

Neodymový magnet je umístěn ve vnější části zařízení a lze jej vyjmout odšroubováním příslušného uzávěru. To usnadňuje servisní údržbu a odstranění zachycených železitých částic.

Nečistoty nahromaděné ve filtru lze odvádět přes vypouštěcí ventil. Pravidelné čištění pomáhá udržovat účinnost magnetické separace a omezuje nadměrné hromadění kalu uvnitř zařízení.

Interval údržby závisí na stáří topného systému, kvalitě topné kapaliny a množství nečistot v oběhu. U nových nebo právě vyčištěných soustav může být vhodné provádět kontroly častěji, dokud se množství zachytávaných nečistot nestabilizuje.

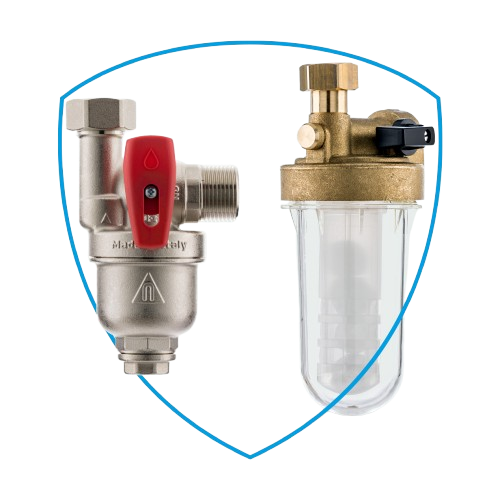

Vhodný doplněk k dávkovačům SIRIO

Pro komplexnější ochranu kotle doporučuje výrobce kombinovat magnetické odkalovače ASTRO s dávkovači řady SIRIO. Obě zařízení mají odlišnou funkci a chrání různé části instalace.

ASTRO MINI PLUS zachytává mechanické a feromagnetické nečistoty v uzavřeném topném okruhu. Dávkovače SIRIO jsou určeny pro úpravu užitkové vody a pomáhají omezovat tvorbu vodního kamene v systému přípravy teplé vody.

Kombinace těchto zařízení tak doplňuje ochranu kotle proti nečistotám v topné kapalině o ochranu proti tvorbě vápenatých usazenin v okruhu užitkové vody.

Pro koho je ASTRO MINI PLUS vhodný?

Ecoterm ASTRO MINI PLUS je vhodnou volbou pro domácí topné systémy, kde je potřeba zachytávat železité částice a mechanické nečistoty a zároveň usnadnit pravidelnou údržbu. Díky kompaktním rozměrům a kolenovému připojení se hodí zejména pro instalaci pod kondenzační kotel.

Integrovaný uzavírací ventil představuje praktickou výhodu pro servisní zásahy, protože usnadňuje uzavření průtoku při údržbě. Poniklované mosazné tělo, nerezová filtrační síťka a výkonný magnet tvoří odolnou kombinaci pro dlouhodobou ochranu topného okruhu.

Technické údaje ASTRO MINI PLUS:
